Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.
Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки охлаждающей жидкости при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.
О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверка производится с помощью указателя температуры охлаждающей жидкости.
Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95ºС при движении нагруженного автомобиля со скоростью около 90 км/ч.
Проверить общее состояние системы и найти конкретные места утечки жидкости можно давлением.

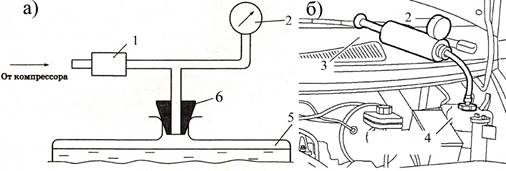

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 11.1, а), а в случае ее отсутствия, воздушный насос (рис. 11.1, б), которые подсоединяют к пробке расширительного бачка или радиатора.
С помощью редуктора или насоса поднимают давления до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течении двух минут. Следят за показанием манометра. Давление должно стабильным, в противном случае визуально определяют утечки охлаждающей жидкости или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).
Причиной быстрого убывания охлаждающей жидкости в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).
Работоспособность радиатора определяют по разности температур охлаждающей жидкости в его верхний и нижний части. Эта разность должна быть в пределах 8…12° С. Ее уменьшение указывает на наличие накипи в трубках радиатора или его загрязнение.
При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но учитывая, что температура охлаждающей жидкости в современных двигателях может превышать 100ºС, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают. При температуре 70…80º С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110ºС (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.
Если появилась утечка охлаждающей жидкости из радиатора, а найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.
При проверке на автомобиле радиатора заполняют водой, патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.
Однако вследствие плохого доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и патрубки радиатора, оставив один открытым, и через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.
Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если насос издает шум при работе, проверяют также его осевой люфт. При появлении утечки охлаждающей жидкости из жидкостного насоса, шума при работе насоса и увеличенного осевого люфта последнего насос снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или меняют насос целиком.
Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.
