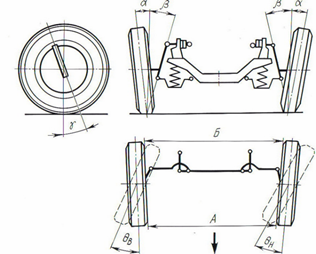

Техническое состояние ходовой части автомобиля во многом предопределяется правильной установкой углов управляемых колес. Углы управляемых колес (рис. 20.2) выполняют определенные функции при движении автомобиля.
Для того чтобы уменьшить сопротивление движению, а значит и расход топлива, снизить изнашивание шин и подвески, путем снижения действующих на них динамических нагрузок, управляемые колеса должны катиться в вертикальных плоскостях, параллельных продольной оси автомобиля. Важным фактором повышения устойчивости автомобиля является стабилизация управляемых колес, т. е. стремление их вернуться после поворота в положение, соответствующее прямолинейному движению автомобиля. С учетом перечисленных факторов колеса автомобилей устанавливаются с углами схождения, развала, продольного и поперечного наклона оси, с разностью внутреннего и наружного углов поворота управляемых колес.
Угол развала a – это угол заключенный между плоскостью колеса и вертикальной плоскостью, параллельной оси автомобиля и считается положительным, если верхняя часть колеса отклонена наружу от вертикальной плоскости. Он необходим, чтобы обеспечить перпендикулярное расположение колес при движении автомобиля нагруженного автомобиля по отношению к поверхности дороги при наличии зазоров в шарнирных соединениях и деформации деталей переднего моста под действием масс передней части автомобиля. При установке колес с углом развала сила реакции дороги в основном передается на внутренний подшипник ступицы колеса, выполняемый обычно большего размера, чем наружный, что разгружает наружный подшипник колеса, а значит, уменьшает толчки, передаваемые на рулевой механизм.
При поперечном наклоне оси (развале) повернуть колесо всегда труднее, чем вернуть его в исходное положение – движение по прямой. Это объясняется тем, что при повороте колеса передняя часть автомобиля приподнимается на небольшую величину, и водитель прилагает сравнительно большое усилие к рулевому колесу.
При возвращении управляемых колес в положение, соответствующее движению по прямой, масса автомобиля помогает поворачиванию колес, и водитель прикладывает к рулевому колесу небольшое усилие.
Нарушение угла развала колес приводит к одностороннему износу протектора шины. Если угол развала больше нормы, изнашивается наружная сторона протектора и, наоборот, если он меньше нормы – внутренняя сторона протектора. Кроме того, значительная разница в углах развала правого и левого колес вызывают увод автомобиля в сторону колеса с большим развалом.
В процессе эксплуатации автомобилей углы развала управляемых колес изменяются из-за изнашивания шарниров передней подвески, подшипников ступиц передних колес и деформации поперечины передней подвески.
Угол схождения колес (разность расстояний между внутренними поверхностями задней и передней частей шин переднего либо заднего моста (Б – А) необходим для того, чтобы обеспечить параллельное качение колес, так как при движении автомобиля из-за установки колес с развалом возникает усилие, способствующее разворачиванию колес на угол 0,5¼1,0° от вертикальной плоскости автомобиля, что приводит к качению колес по расходящимся дугам. Кроме того, угол схождения предохраняет колеса от проскальзывания при наличии люфта в сочленениях рулевых тяг, подшипниках колес.
Углы схождения колес изменяются из-за изнашивания шарнирных соединений рулевой трапеции и деформации ее рычагов, что вызывает увеличенный ступенчатый износ протектора с образованием острых кромок, направленных к продольной оси автомобиля (при увеличенном угле) или наружу (при уменьшенном угле).
Характерной особенностью подвески переднеприводных автомобилей являются близкие к нулю или даже отрицательные значения углов развала и схождения колес. Расположение передних колес под такими углами обеспечивает их параллельность при движении, когда на них передается крутящий момент от двигателя автомобиля.
Угол продольного наклона g оси поворотной стойки определяется величиной наклона верхнего конца оси назад от вертикали.
Благодаря продольному наклону оси колесо устанавливается так, что его точка опоры по отношению к оси поворота отнесена назад на определенную величину и колесо всегда стремится занять исходное положение, т. е. положение автомобиля при движении по прямой. Эта величина является плечом боковой силы, возникающей при повороте, в результате чего создается стабилизирующий момент, который стремиться повернуть колесо вокруг оси и вернуть его в исходной положение. Этим обеспечивается лучшая устойчивость и стабилизация управляемых колес при прямолинейном движении автомобиля. Однако стабилизация управляемых колес зависит также от эластичности шин. Чем эластичнее шины, тем больше их деформация и момент, стремящийся повернуть колесо в нейтральное положение.
Угол поперечного наклона b оси стойки определяется углом, образуемым осью стойки, верхняя часть которой отклонена внутрь, с вертикальной плоскостью. Угол считается положительным, если нижняя часть оси наклонена назад. Такой наклон оси совместно с углом развала уменьшает расстояние между точкой пересечения геометрической оси подвески с дорогой и точкой центра контакта шины, т.е. уменьшается плечо А момента, который необходимо приложить при повороте колес автомобиля, а значит, облегчает управление автомобилем (рис. 20.3).
Этот угол также содействует улучшению стабилизации передних колес автомобиля, особенно при небольших скоростях движения. Благодаря поперечному наклону при повороте автомобиля происходит небольшой подъем его передней части. Масса поднятой части автомобиля стремиться вернуть колесо после поворота в положение, соответствующее прямолинейному движению.
Разность внутреннего и наружного углов поворота (qв – qн) необходима для исключения проскальзывания колес при их повороте.
Неправильные установка углов развала, схождения и соотношение углов поворота колес приводят к тому, что в местах контакта колес с дорогой они не только продолжают вращаться, но и частично скользят по ней. Проскальзывание колес приводит к повышенному изнашиванию шин, дополнительным энергетическим затратам. Неточно установленные углы поперечного и продольного наклона оси нарушают стабилизацию колес. В связи с этим пятна контакта шин левого и правого колес располагаются неодинаково по отношению к проекции оси поворота на плоскость дороги.
