Общие положения. Контактные и бесконтактные системы зажигания в настоящее время имеют ограниченное применение, а на импортных легковых автомобилях начиная с середины 90-х годов, используются ограниченно. Им на смену пришли системы зажигания четвертого поколения – системы с электронно-вычислительными устройствами управления и без высоковольтного распределителя энергии по свечам в выходном каскаде, так называемые статические системы зажигания. Такие системы принято подразделять на электронно-вычислительные (аналоговые) и микропроцессорные (цифровые).
В электронно-вычислительных системах основной сигнал зажигания формируется с применением времяимпульсного способа преобразования информации от входных датчиков. Это значит, что контролируемый процесс задается временем его протекания, с последующим преобразованием времени в длительность электрического импульса. Таким образом, в электронно-вычислительных системах контроллер содержит электронный хронометр, и управляется аналоговыми сигналами
В микропроцессорной системе, для формирования сигнала зажигания применяется числоимпульсное преобразование, при котором параметр процесса задается не временем протекания, а непосредственно числом электрических импульсов.
Функции электронного вычислителя здесь выполняет числоимпульсный микропроцессор, который работает от электрических импульсов, стабилизированных по амплитуде и длительности (от цифровых сигналов). Поэтому между микропроцессором и входными датчиками в электронный блок управления микропроцессорной системы устанавливаются числоимпульсные преобразователи аналоговых сигналов в цифровые (ЧИПы).
В отличие от электронной, микропроцессорная система зажигания работает по заранее заданной для данного двигателя внутреннего сгорания программе управления. Поэтому в вычислителе микропроцессорной системы зажигания имеется электронная память (постоянная и оперативная).

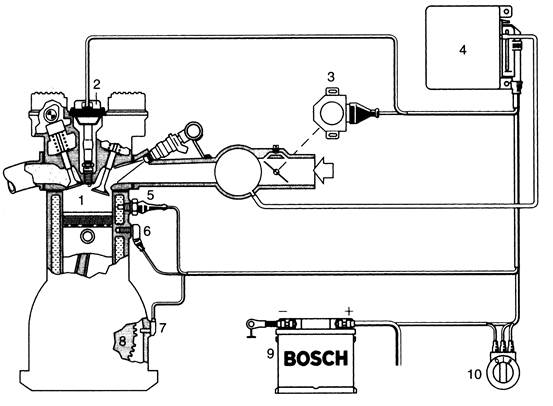

Компонентный состав современной системы зажигания показан на рис. 6.9.
Характеристические кривые, получаемые при использовании обычных распределителей зажигания с центробежными и вакуумными регуляторами, заменяются оптимизированными электронными отображениями процесса зажигания. Механическое распределение тока высокого напряжения осталось только в некоторых системах зажигания с распределителем зажигания. В таких системах сохранилась одна катушка зажигания на все цилиндры.
Применение электронных систем зажигания позволило создать систему постоянной энергии для двигателей, работающих на бедной смеси во всем диапазоне режимов их работы. Одним и важных факторов, предопределивших применение таких систем, стал фактор приближения опережения зажигания к порогу начала детонации – чем ближе работа двигателя к этому порогу, тем выше его мощность.
