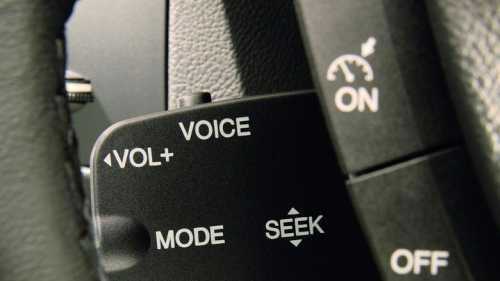

Система голосового управления находят все большее распространение в современных автомобилях. Применение системы позволяет водителю производить меньше манипуляций руками для включения систем автомобиля, что позволяет ему более внимательно следить за дорогой. Разработчики стремятся максимально приблизить формат взаимодействия к естественному диалогу. Разговорный язык, диалекты, посторонние шумы, быстрота произношения, особенности дикции человека и даже нестандартные формулировки команд все меньше становятся препятствием для качественного функционирования. Голосовое управление может осуществляться кнопками (рис. 18.26).
Перечень функций, «подвластных голосу», постоянно растет. Сегодня таким способом можно управлять:
- климатом;
- мультимедийной системой. Помимо уже привычного перелистывания музыкальных треков, радиостанций и TV-каналов, можно слушать чтение текстовых книг, что поможет скрасить времяпровождение в пробках;
- перемещением по спискам меню;
- телефоном. К поиску контактов добавилась возможность прослушивать и создавать сообщения электронной почты и SMS. Надо только синхронизировать телефон с автомобилем посредством Bluetooth или кабеля USB;
- параметрами бортового компьютера, в том числе прослушивать его сообщения;
- навигацией;
- электронной почтой;
- санкционированным доступом к вождению автомобиля по распознаванию голоса человека, его индивидуальной биометрике.
Главный модуль голосового управления распознает речевые команды, преобразует их в соответствующие сигналы, которые передаются системам автомобиля, выполняющим требуемое действие. Как правило, микрофон встроен в салонное зеркало заднего вида.
Однако конкретная реализация зависит от установки: штатная это система или доустановленная, ведь речевое управление встречается во многих опционах. Ярким примером здесь выступает охранная система Pandora DXL5000. Ее функции по охране дополнены взаимодействием водителя и автомобиля на любом расстоянии с помощью мобильного телефона. В память сохраняются образцы всех речевых команд. При поступлении устного сообщения (звонок с телефона) ищется 100% совпадение. Если оно не найдено, срабатывает охранная блокировка.
Также можно приобрести модуль голосового управления, не предусмотренный изготовителем вашего автомобиля, например, это стеклоподъемники, дворники, салонное освещение и наружная оптика, люк, центральный замок и тому подобное. Подключение таких систем не всегда требует в автомобиле наличия CAN или другой какой-либо шины, подсоединяясь к управляемому механизму напрямую.
Голосовыми командами можно пользоваться популярными приложениями iPhone: звонки, сообщения, навигация, медиа, а также информация о погодных условиях, спортивных событиях, курсе валют и прочее. Как уже было сказано, надо лишь подключить смартфон по USB и перед произнесением команды или вопроса нажать специальную кнопку в автомобиле.
18.7. Управление дверями и запуском двигателя

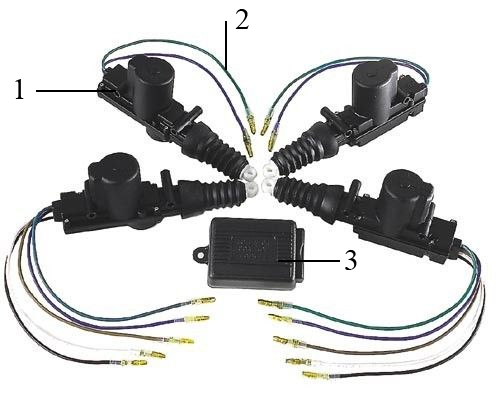

Центральный замок (рис. 18.27) это специальная система безопасности, управляющая из единого центра работой замков. В подобное устройство заложен очень простой принцип работы – по сигналам, поступающим из центра управления, одновременно открываются или закрываются двери автомобиля, багажника или верхнего люка. Такое устройство относится к вспомогательным, так называемым системам комфорта.
Есть и более совершенные модели автомобилей, где подобная схема безопасности работает еще как дополнительная защита – при начале движения центральный замок автоматически блокирует все двери, тем самым предотвращая самопроизвольное их открывание на ходу. Существует еще одно, может быть, более значимое применение центрального замка – он является основой для дистанционного управления и сигнализации.
Устройство центрального замка содержит:
- блок управления;
- датчики входные;
- устройства исполнительные.
Схема безопасности, применяемая на автомобиле, и одним из элементов которой является центральный замок, должна знать свое текущее состояние, например, в каком положении сейчас находятся двери – открыты или закрыты. Для этого используются концевые выключатели, сигналы с которых поступают в управляющий блок. Положение остальных элементов, используемое при анализе блоком управления, определяется при помощи микропереключателей. Два из них стоят на определение положения запирающего устройства, они располагаются только на передних дверях. Два других стоят на определение состояния центрального запорного устройства. Они сигнализируют управляющему блоку, в том, какое положение занимают сейчас эти элементы.
В исполнительных устройствах применяется электродвигатель постоянного тока. С его выходного вала через редуктор и тяги усилие передается на исполнительные элементы. В зависимости от направления приложения усилий, которое определяет управляющий блок по сигналам от датчиков, они переводятся в положение открыто или закрыто.
Блок управления определяет, как работает центральный замок. Обычно его схема выполняется с использованием цифровых элементов, которые обрабатывают поступающие сигналы по заданному алгоритму. Такой подход позволяет успешно реализовать соединение центрального замка с системой дистанционного управления и охранной сигнализации автомобиля.
Такую дистанционную система управления обычно выполняет дополнительно автовладелец, но в некоторых моделях автомашин устанавливает и производитель. Для управления подобной системой, схема ее использования предусматривает дополнительный электронный блок, с помощью которого центральный замок автомобиля может управляться дистанционно с отдельного брелка.
Центральный замок работает при выключенном и включенном зажигании. Когда в замке зажигания поворачивается ключ, то анализируется текущее состояние системы, и если двери автомобиля не закрыты, то происходит срабатывание центрального замка, и они закрываются. Целью такого режима является исключение ситуации начала движения при открытых дверях. В некоторых случаях происходит дополнительный анализ состояния концевых переключателей, если с них нет сигнала о том, что двери закрыты, то движение невозможно.
При дистанционном управлении работой центрального замка с брелка, схема дистанционного управления анализирует поступивший сигнал и выдаёт управляющий сигнал на центральный замок, который обеспечивает блокировку дверей, активизируя при этом и охранную сигнализацию.
В случае ДТП блокировка снимается, и автоматически открываются двери.

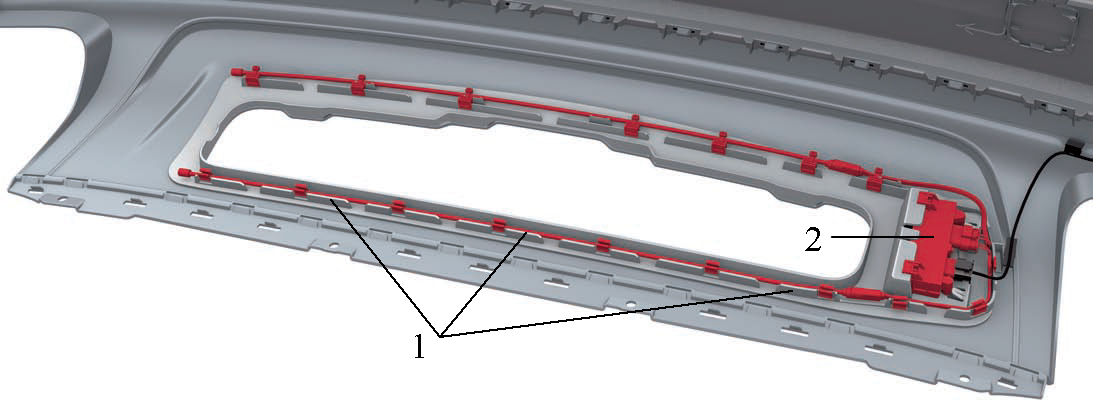

Система управления багажником маховым движением ноги. Такая система представляет собой фотодиоды-электроды, расположенные по периметру нижней задней части автомобиля (рис. 18.28).

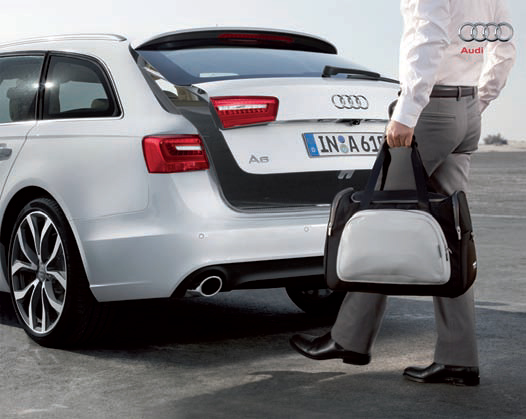

Фотодиоды-электроды передают информацию о траектории и характере движения ноги в блок управления открывания крышки багажника. Открывание, остановка и закрывание багажника производится маховым движением ноги (рис. 18.29).
После закрывания крышки багажного отсека в течение примерно 2-х секунд система не реагирует на движения ноги.
