Система кондиционирования воздуха. Система обогрева воздуха в салоне автомобиля не способна обеспечивать необходимый температурный режим. При температуре окружающего воздуха превышающей 20°С необходимо его охлаждения для создания комфортных условий водителю и пассажиров. Для решения этой задачи применяются системы кондиционирования. Схема системы кондиционирования показана на рис.16.1.
Система заполняется хладагентом, который в зависимости от температуры и давления может переходить из газообразного в жидкое состояние и наоборот. Хладагент — это газ, которым заполняется система. До недавнего времени хладагентом автомобильных кондиционеров был фреон R12. После опубликования теории разрушения озонового слоя земной атмосферы хладфторуглеродами, содержащимися в хладагенте R12, его применение сократилось.
В современных системах кондиционирования используется фреон R134а (тетрафторэтан), который считается «экологически чистым». Этот хладагент относится к классу гидрофторуглеродов (HFC), не содержит хлора и не очень вреден, но эффективность его на 10-15% ниже, чем у R12, и он более текуч. Однако для эффективной работы автомобильных кондиционеров, использующих R134a, требуется более высокое рабочее давление. Применение хладагента R134а привело к усложнению систем кондиционирования. Необходимо отметить, что новый и старый хладагенты несовместимы, так как несовместимы компрессорные масла, заправляемые вместе с ними.

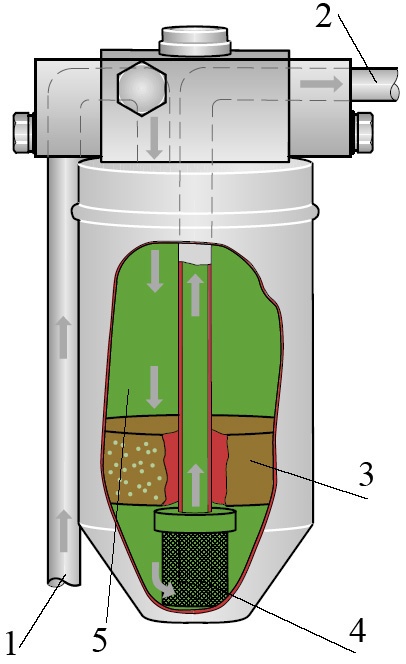

При определенной температуре и определенном давлении охлажденный хладагент конденсируется и переходит в жидкое состояние. Снизу хладагент выходит из конденсатора и в жидком состоянии поступает в ресивер-осушитель, состоящий из ресивера и осушителя, устанавливаемый на выходном трубопроводе конденсатора перед испарителем (рис. 18.2). Ресивер-осушитель не только обеспечивает хранение хладагента, но фильтрует его и удаляет влагу (иногда фильтр устанавливается отдельно от ресивера). Влага удаляется с помощью специального адсорбента, который имеет ограниченный срок службы.
Ресивер 5 также служит для сглаживания колебаний потока хладагента.
В осушителе 3 происходит удаление влаги, которая проникла в контур хладагента при монтаже или из окружающей среды, а также осаждаются продукты износа частей компрессора, грязь, попавшая в контур при монтаже и прочие инородные примеси. Ресивер-осушитель может снабжаться смотровым окном для контроля за количеством хладагента. В случае выхода из строя ресивер-осушитель не ремонтируется и подлежит замене.

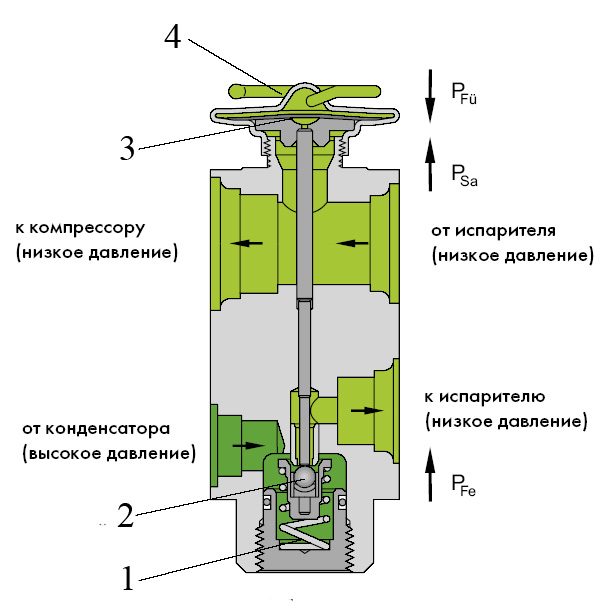

После осушителя хладагент поступает к редукционному клапану (рис. 18.3). В редукционном клапане перед испарителем понижается давление жидкого хладагента, что приводит к охлаждению испарителя. Редукционный клапан находится на границе разделения сторон низкого и высокого давления контура хладагента. В клапане происходит регулирование потока хладагента к испарителю в зависимости от температуры паров хладагента на выходе из испарителя, поэтому в испарителе испаряется столько хладагента, сколько необходимо для поддержания равномерного «холода» в испарителе.
Если повышается температура хладагента, выходящего из испарителя, то хладагент расширяется в термостате 4, установленном на редукционном клапане. Мембрана 3 при этом прогибается и поток хладагента через шариковый клапан 2 к испарителю увеличивается.
Если понижается температура хладагента, выходящего из испарителя, то тогда объем хладагента в термостате уменьшается, и мембрана 3 возвращается в верхнее положение. Поток хладагента через шариковый клапан к испарителю уменьшается.
Термостатический расширительный клапан функционирует под действием трех сил:
Редукционный клапан разбрызгивает охлажденную жидкость, подавая ее в испаритель. Испаритель ускоряет процесс испарения. Для этого он имеет большую поверхность и является теплообменником между хладагентом и окружающим воздухом. Хладагент, прошедший через редукционный клапан, став легкоиспаряющимся с низким давлением, при прохождении в туманообразном состоянии через трубопровод алюминиевого испарителя, под действием потока воздуха от вентилятора, испаряясь превращается в газ при температуре -2°С и давлении 2,0 кг/см2. При этом рёбра трубопровода испарителя становятся холодными от теплоты парообразования, и воздух внутри автомобиля становится прохладным. Кроме того, влага, содержащаяся в воздухе, от охлаждения превращается в воду и вместе с пылью по спусковому трубопроводу стекают в поддон для конденсата и затем на землю.
Газообразный хладагент по трубопроводу поступает в компрессор, который приводится в действие от вала двигателя. Компрессор сжимает газ до высокого давления. Компрессор работает от муфты, которая приводится в действие шкивом коленчатого вала через приводной ремень. Если на электромагнит муфты не подается напряжение, то вращается только сам шкив муфты компрессора и не вращается вал компрессора. При подаче напряжения на магнитную муфту диск и втулка муфты перемещаются назад и соединяются со шкивом. Шкив и диск под действием сил становятся едиными и приводят во вращение вал компрессора.
Компрессоры климатических установок бывают различного типа:
– поршневые нагнетатели;
– спиральные нагнетатели;
– лопастные нагнетатели;
– аксиально-поршневые нагнетатели с вращающимся наклонным диском;
– с приводом от электродвигателя.

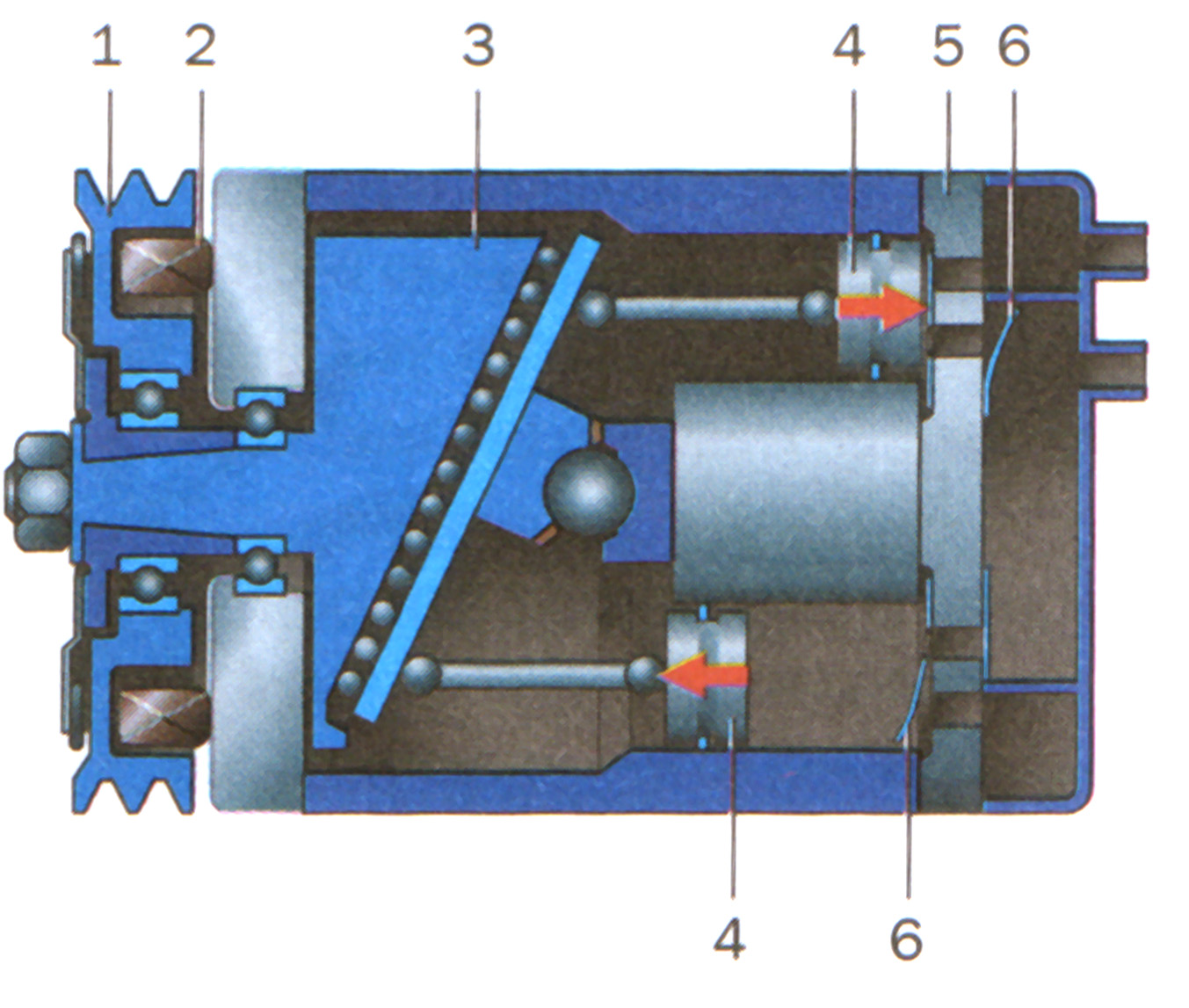

Наибольшее распространение для систем кондиционирования нашли компрессоры с переменной производительностью аксиально-поршневого типа (рис. 18.4).
С ведущим валом компрессора соединена наклонная шайба, которая при своем вращении перемещает несколько (5…7) поршней. Корпус с цилиндрами закрыт крышкой с системой клапанов. Производительность компрессора определяется заданной температурой охлаждения. У таких компрессоров может изменяться наклон шайбы, что приводит к изменению хода поршней и, следовательно, производительности. Компрессоры этих типов оказывают меньшее влияние на работу двигателя при включении муфты, что очень важно для маломощных двигателей. Кроме того, они обеспечивают большую стабильность заданной температуры.
Компрессор, в зависимости от частоты вращающегося его вала превращает газообразное состояние хладагента низкого давления, идущего от испарителя, в газ высокой температуры и высокого давления (80°С, 15 кг/см2). Газообразное состояние хладагента необходимо для компрессора, поскольку жидкий хладагент нельзя сжать, и это привело бы к разрушению компрессора. Компрессор уплотняет хладагент и нагнетает его в виде горячего газа в конденсатор (сторона высокого давления контура хладагента). Таким образом, компрессор представляет собой место разделения сторон низкого и высокого давления контура хладагента.
Смазка компрессора производится специальным компрессорным маслом, циркулирующим по всей системе вместе с хладагентом. В системах, работающих с фреоном R12, применяются минеральные масла, с R134а – полиалкиленово-гликолевое (PAG). При смешивании этих масел образуется мутная густая масса, приводящая к выходу из строя системы кондиционирования, и в первую очередь компрессора. При дозаправке кондиционера хладагентом и доливке масла используются только те компоненты, которые предназначены для данной системы. Как правило, в моторном отсеке автомобиля есть наклейки, указывающие тип хладагента, его количество и соответствующий ему тип и количество масла (наклейки для R134а – зеленого цвета, для R12 – желтого).
От компрессора горячий газообразный хладагент с температурой около 50…70° C подается в конденсатор, который служит для превращения газообразного высокотемпературного хладагента, идущего от компрессора в жидкое состояние выделением тепла в атмосферу. Конденсатор состоит из изогнутых трубок, которые соединены перегородками и имеет большую поверхность охлаждения, чем достигается высокая теплопередача. Трубки и ламели конденсатора воспринимают тепло хладагента. Количество выделяемого хладагентом тепла в конденсаторе определяется количеством поглощенного испарителем тепла из окружающей среды и работой компрессора, необходимой для сжатия газа. Для конденсатора результат теплоотдачи прямо влияет на эффект охлаждения холодильной установки, поэтому, обычно он устанавливается на самой передней части автомобиля и принудительно охлаждается воздухом вентилятора системы охлаждения двигателя или дополнительным вентилятором и потоком воздуха, возникающим при движении автомобиля. Холодный наружный воздух проходит через конденсатор, забирает тепло, благодаря чему хладагент охлаждается.

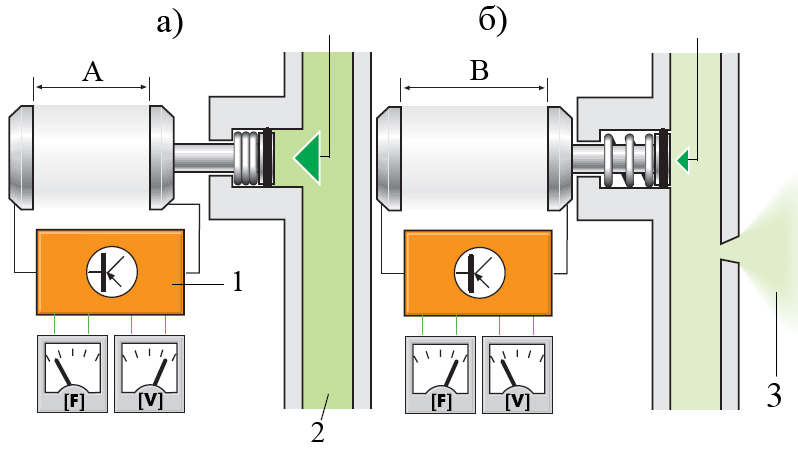

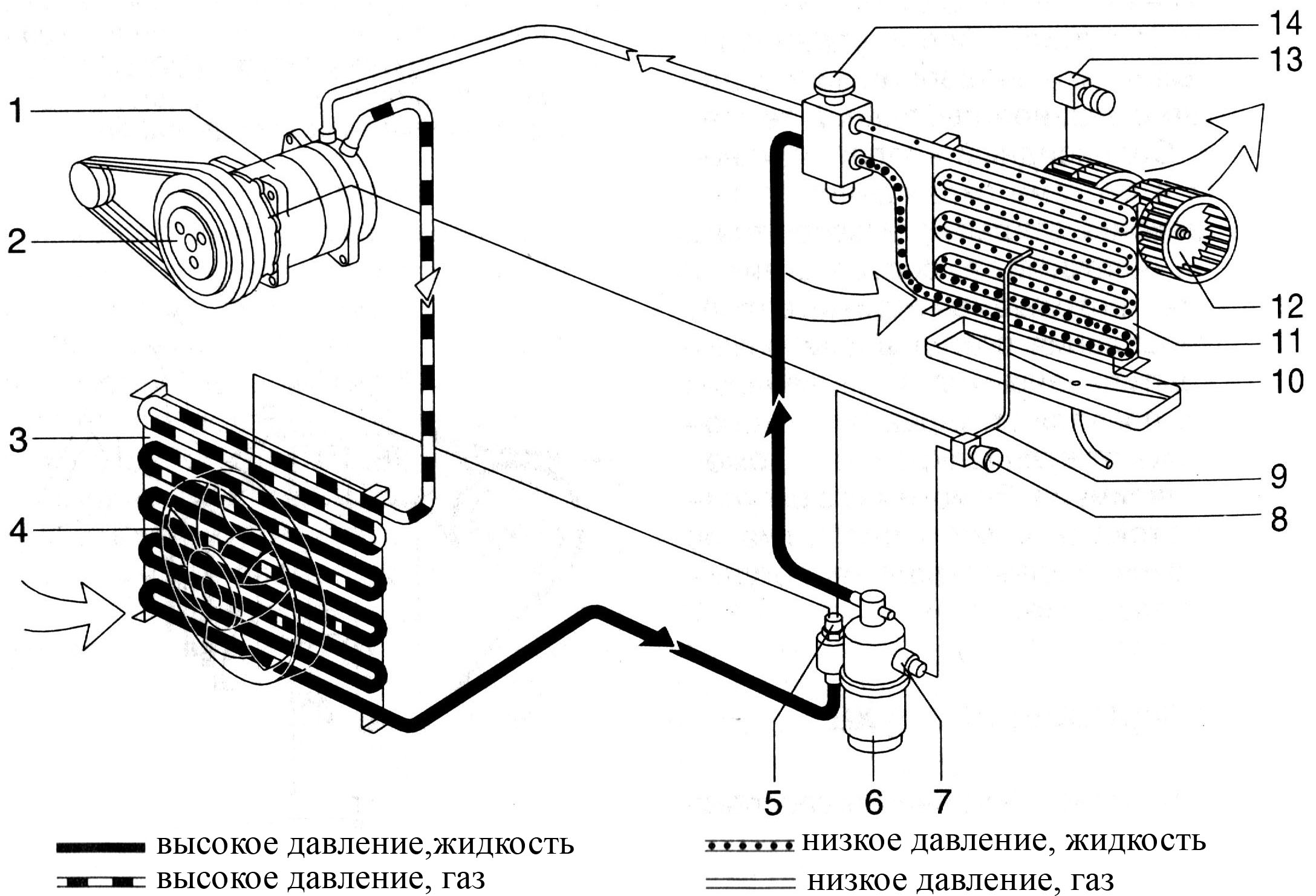

Система кондиционирования снабжается датчиками давления 5 и 7 (рис. 18.1), которые не позволяют включать работу системе при давлении хладагента в системе ниже определенной величины. Измерительный элемент датчика, определяющий давление, работает на принципе измерения электрической емкости пластинчатого конденсатора (рис. 18.5).
При измерении давления в контуре циркуляции хладагента меняется расстояние между пластинами конденсатора в датчике, что приводит к изменению электрической емкости конденсатора, т.е. его способности накапливать энергию. Чем меньше расстояние между пластинами, тем меньше емкость, и наоборот. Электронный блок датчика воспринимает эти изменения и преобразует их в сигнальное напряжение, пропорциональное давлению.
Для контроля температурного режима работы системы предусмотрены температурные датчики.
Климат-контроль. Широкое распространение получили в настоящее время кондиционеры с электронным управлением – системы климат-контроля (HVAC – Heating, Ventilation and Air Conditioning).
Так, если обычный кондиционер работает только в режиме, который ему задает водитель (регулирует скорость потока воздуха и устанавливает интенсивность охлаждения), то автоматизированный климат-контроль с электронным блоком управления допускает как ручную, так и автоматическую настройку.
Такая система, в отличие от традиционного кондиционера, ориентирована в первую очередь на автоматическую работу, то есть на поддержание заданной температуры и режима работы независимо от внешних условий. После включения автоматизированный климат-контроль переходит в режим ожидания, считывает информацию с датчиков и если определит, что микроклимат в салоне не соответствует параметрам комфорта, заданным водителем, либо хранящимся в памяти системы характеристикам, то он начинает самостоятельно функционировать в соответствии с заданной программой.
Для поддержания комфортного микроклимата в салоне реализуются следующие основные функции климат-контроля – рассеивающая приточная вентиляция, прямоточная вентиляция, обогрев стекол с автоматическим включением при их запотевании, автоматическая или принудительная рециркуляция и др. Прямоточная подача свежего воздуха часто вызывает ощущение дискомфорта или сквозняка. Поэтому современные автомобили оснащаются рассеивающей системой вентиляции, которая может рассеивать воздух, поступающий в салон через высокорасходные дефлекторы.

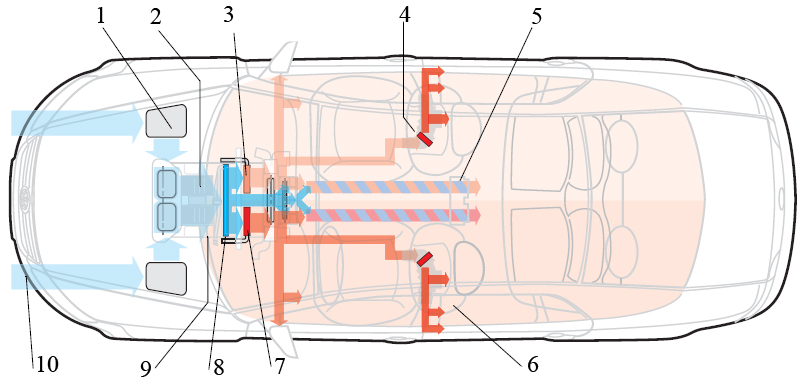

Пример распределения воздушных потоков в салоне легкового автомобиля показан на рис. 18.6.
Под действием разрежения, создаваемого вентилятором, воздух проходит через противопыльный фильтр и поступает к испарителю.
Действие противопыльного и противопыльцевого фильтра основана на
сочетании нетканого полотна с гранулированным активированным углем. Пыль и пыльца задерживаются полотном, а активированный уголь противостоит проникновению в салон запахов и вредных для здоровья газообразных веществ. На поверхности активированного угля газообразные вещества удерживаются или претерпевают химические изменения. Так, например, озон почти полностью превращается в кислород.
За испарителем воздушный поток, идущий через кондиционер, разветвляется в первый раз. Основная часть проходит через теплообменники, а остальная – в обход теплообменников, к заслонкам кондиционера, которые управляют подачей холодного воздуха. Конструктивная схема с двумя параллельными теплообменниками позволяет подавать воздух раздельными потоками в правую и левую зоны салона. Температуру воздуха в каждом из этих двух потоков определяют, в основном, настройки, которые задают водитель и передний пассажир. За теплообменниками воздушные потоки распределяются посредством электроприводных заслонок и направляются к дефлекторам в разных точках салона. При этом воздух, поступающий в салон через отверстия в средних стойках кузова и через задние нижние дефлекторы, может попутно подогреваться дополнительными нагревательными элементами.

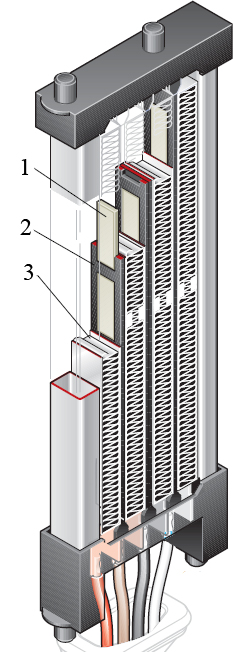

В качестве последних широкое распространение нашли нагреватели из керамических резисторов. Такой нагреватель состоит из керамических резисторов, алюминиевых контактных пластин с зигзагообразными ребрами и силиконовых профилей (рис. 18.7).
Резисторы нагреваются проходящим через них электрическим током до 160°C. Они установлены в силиконовом профиле, который выполняет одновременно функции изолятора, исключающего электрический контакт между контактными пластинами. Выделяемое резисторами тепло передается контактными пластинами на зигзагообразные ребра. Резисторы обладают свойством саморегулирования их температуры. При увеличении температуры их сопротивление возрастает, в результате чего ток уменьшается, благодаря чему предотвращается перегрев нагревателя.
Система с электронным управлением кондиционирования снабжена датчиками, клапанами, предохранителями.
Датчик низкого давления отключает компрессор при давлении в системе ниже 2 кг/см² и включает при 2,3 кг/см². Это необходимо для предотвращения заклинивания компрессора, так как при снижении давления во время аварийного сброса хладагента или его утечке нарушается циркуляция масла.
Датчик высокого давления отключает компрессор при давлении хладагента в системе 30…34 кг/см² и включает при 26 кг/см². Повышенное давление может возникнуть из-за неисправности расширительного клапана, нарушения теплообмена в конденсаторе при снижении интенсивности проходящего через него воздушного потока.
Датчик включения дополнительных электровентиляторов обдува конденсатора включает их при повышении давления в системе до 19…22 кг/см² и выключает при 14…16 кг/см².
Датчик температуры компрессора устанавливается на его корпусе, на стороне нагнетания, отключает электромагнитную муфту при температуре 90…100°С.
Электронное управление сервоприводов, определяющих положение заслонок, осуществляется по показаниям датчиков температуры, один из которых расположен в воздухопроводе, другой – на панели приборов.
Комбинированные датчики могут совмещать несколько функций, их устанавливают вместо перечисленных датчиков.
Отопитель и кондиционер обеспечивают как автоматический, так и принудительный обогрев стекол, что предотвращает запотевание стекол. Система управления микроклиматом непрерывно измеряет температуру лобового стекла, влажность воздуха и температуру в точке определения влажности. По результатам измерений определяется возможность запотевания стекла. Все три параметра измеряет психрометрический датчик. Он обычно устанавливается в основании салонного зеркала и генерирует соответствующие сигналы.

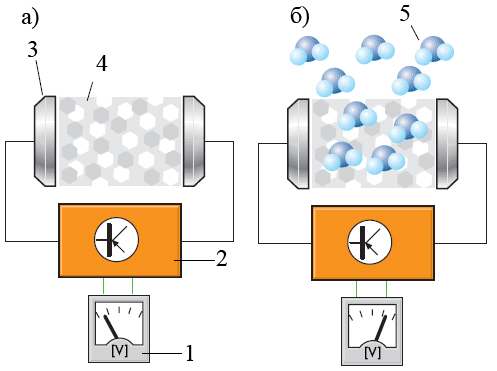

Для измерений влажности используется тонкопленочный емкостный датчик. Он работает на принципе пластинчатого электроконденсатора (рис. 18.8).
Емкость конденсатора, иначе говоря, его способность накапливать электрическую энергию, определяет площадь поверхности пластин, расстояние между ними и физические свойства наполнителя (диэлектрика), разделяющего две пластины. Диэлектрик, используемый в рассматриваемом измерительном конденсаторе, способен поглощать водяные пары. При этом изменяются его электрические свойства, а значит, и емкость конденсатора. Иными словами, измеряя емкость конденсатора, можно получить информацию о влажности воздуха. Электронный блок датчика преобразует измеренную электрическую емкость в сигнальное напряжение. Способность датчика накапливать в себе водяные пары зависит от температуры. Поэтому одновременно с влажностью необходимо определять и соответствующую температуру.

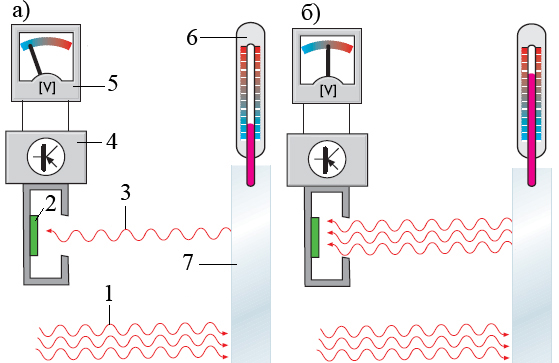

Для измерения температуры лобового стекла используются инфракрасные датчики (рис. 18.9)
Интенсивность инфракрасного излучения, исходящего от лобового стекла, измеряет предназначенный для этого высокочувствительный датчик. Вместе с температурой стекла изменяется и доля инфракрасных лучей в составе теплового излучения, исходящего от стекла. Датчик реагирует на такое изменение. Электронный блок датчика преобразует эту реакцию в сигнальное напряжение.

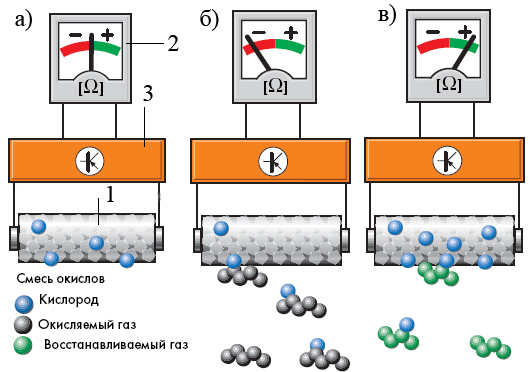

Для управления системой кондиционирования в первых управляющих системах использовались только датчики температуры в салоне, в настоящее время появились датчики качества воздуха (рис. 18.10), определяющие концентрацию оксидов углерода и азота в окружающем воздухе, чтобы при необходимости система автоматически переходила в режим рециркуляции, исключая использование забортного воздуха с повышенной концентрацией токсичных компонентов.
Активной основой датчика является смесь окислов вольфрама или олова. Эти соединения изменяют свои электрические свойства при контакте с окисляемыми или восстанавливаемыми газами. К окисляемым газам относятся оксид углерода (CO), пары бензола и бензина, углеводороды, несгоревшие остатки топлива и продукты его неполного сгорания. Восстанавливаемыми газами являются оксиды азота NOx.
Упрощенно окислению соответствует поглощение кислорода химическим элементом, а восстановлению – выделение кислорода из химического соединения. Иными словами, окисляемые газы стремятся поглотить кислород и соединиться с ним. Восстанавливаемые газы, напротив, отдают кислород другим элементам или соединениям. Если находящаяся внутри датчика смесь оксидов вступает в контакт с окисляемым газом, последний начинает поглощать из окислов кислород. В результате изменяются электрические свойства смеси. Ее сопротивление уменьшается. Если же датчик подвергается воздействию восстанавливаемого газа, то смесь оксидов поглощает из этого газа кислород. При этом электрические свойства смеси также изменяются, но при этом сопротивление возрастает.

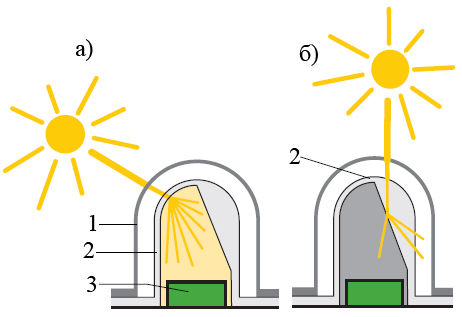

Используются также датчики наличия пассажиров в салоне, которые позволяют системе определять необходимый объем подаваемого воздуха. В некоторые моделях используются фотодатчики солнечного излучения (рис.18.11), позволяющие вычислять интенсивность и угол падения солнечных лучей и, исходя из этой информации, обеспечивать подачу дополнительного прохладного воздуха в ту часть автомобиля, где воздействие прямых солнечных лучей оказывает особенно сильное влияние.
Солнечный свет попадает через фильтр и оптический элемент на фотодиод. Фильтр предназначен для предотвращения повреждения фотодиода солнечными лучами. Фотодиод изменяет силу тока пропорционально попадающего на него потока солнечного света. Чем сильнее поток света, тем больше сила тока. Благодаря этому по повышению силы тока от датчика, блок управления опознает увеличение потока солнечного света и воздействует на систему управления кондиционированием с целью сохранения заданной температуры.
При направлении солнечных лучей под углом спереди (рис. 18.11, а), прямо на водителя и переднего пассажира температура в салоне повышается, при этом на светодиод попадает значительная часть светового излучения. Хладапроизводительность системы управления кондиционированием увеличивается, компенсируя нагревающее действие солнечного света.
При направлении солнечного света вертикально солнечные лучи задерживаются крышей автомобиля (рис. 18.11, б). В этом случае на оптический элемент света падает меньше, и он направляет меньше света на светодиод. Хладапроизводительность системы управления кондиционированием уменьшается, поскольку пассажиры автомобиля не находятся под прямыми солнечными лучами.
Может также фиксироваться температура и влажность тел водителя и пассажиров через перфорированную обивку сидений.

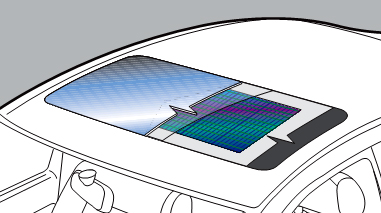

Использование солнечной энергии в системе климат-контроля. Для использование солнечной энергии может использоваться сдвижная панель крыши/крыша с элементами солнечной батареи (рис. 18.12).
Крыша с элементами солнечной батареи производит электрический ток и посредством вентилятора системы вентиляции автомобиля способствует снижению температуры в салоне примерно до 20°C. Система работает при выключенном зажигании и при почти полностью закрытой сдвижной панели крыши.
На нижней стороне сдвижной панели размещен трансформатор постоянного тока, который служит для согласования величины тока и напряжения между солнечной батареей и вентилятором системы вентиляции автомобиля.
