Оборудование для обслуживания системы смазки двигателя вклю­чает промывочные и заправочные механизмы. При выполнении смазочных работ в зависимости от типа смазки применяется стационарное или передвижное оборудование с ручным пневматическим или электрическим приводом.

Для заполнения маслом системы смазки двигателя применяют маслораздаточные колонки с измерением разового отпуска и общего количества выданного масла.

По способу установки колонки подразделяются на стационар­ные и передвижные, по типу привода — на ручные и электроме­ханические, по способу замера отпускаемого масла — объемные и скоростные.

Наибольшее распространение получили, стационарные маслораздаточные колонки (рис. 7.1).

Сз уст масл кол

Рис. 7.1. Схема маслораздаточной колонки с насосной установкой:
1 – раздаточный пистолет; 2 – колонка; 3 – счетчик; 4 – манометр; 5 – воздушно-гидравличе­ский аккумулятор; 6 – фильтр тонкой очистки; 7– автоматический выключатель электродвигателя (реле давления); 8 – магнитный пускатель; 9 – электродвигатель; 10 – насос; 11 – масляная цистерна; 12 – фильтр грубой очистки

После первоначального пуска электродвигателя 9 при закрытом клапане маслораздаточного пистолета 1 давление в масляной системе колонки и в воздушно-гидравлическом аккуму­ляторе 5 возрастает до 1,5 МПа, что ведет к срабатыванию авто­матического выключателя 7 электродвигателя. При открывании клапана маслораздаточного крана подача масла (вначале) осу­ществляется за счет давления воздуха в воздушно-гидравлическом аккумуляторе. После падения давления в системе до 800 кПа ав­томатический выключатель вновь включает электродвигатель, и дальнейшая подача масла осуществляется насосом.

К числу раздаточных устройств относится пневматический на­сос для жидких масел. Это устройство состоит из бака 1 (рис. 7.2), масляного насоса 2 с пневматическим двигателем, барабана 3 с самонаматывающимся шлангом длиной 6 м и раздаточного пистолета 4.

Сх автом маслор устр

Рис. 7.2. Схема пневматического маслораздаточного устройства

Для сбора отработавше­го масла служат передвиж­ные и стационарные резер­вуары с маслоприемными воронками или лотками. Стационарные резервуары обычно помещают в под­вальном помещении. Маслоприемные воронки устанавливают на постах смазки (в канаве или около подъемника). Трубопроводы к воронкам делают с шарнир­ными соединениями или гибкими шлангами, что позволяет уста­новить воронку в нужном положении под отверстием для слива масла.

Выбор оборудования для перекачки и раздачи масла произво­дится путем сопоставления подачи установки с потребностью в масле на данном рабочем месте.

В последнее время все большее распространение имеют специальные установки для слива отработанного масла с его вакуумной откачкой из системы (рис. 7.3)

10

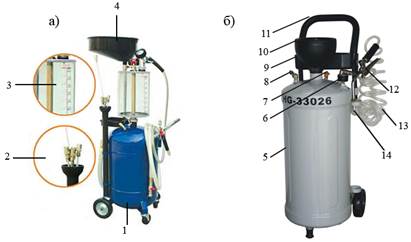

Рис. 7.3. Установки для замены масла:
а – установка для слива и откачки масла; б – установка для раздачи мала; 1 – емкость для сливаемого масла; 2 – металлические шланги с разъединяющимися муфтами; 3 – градуированная камера; 4 – регулируемая воронка; 5 – емкость для заливаемого масла; 6 – манометр; 7 – предохранительный клапан; 8 – воздухозабор; 9 – ящик с инструментом; 10 – воронка; 11 – ручка; 12 – пистолет; 13 – трубка подачи масла; 14 – сток масла

В состав установки для слива и откачки масла (рис.10.60, а) входят: передвижная емкость для сливаемого масла; вакуумный электрический насос для забора масла из системы смазки двигателя; специальные гибкие металлические шланги с быстро разъединяющимися муфтами (наконечниками) для извлечения масла, которые вставляются вместо щупа; регулируемая чаша (воронка) для сбора масла, которая устанавливается на необходимой для работы высоте при помощи зажимного приспособления; прозрачная градуированная камера для определения объема и визуального контроля сливаемого масла. Принцип работы установки заключается в том, что вакуумный насос создает разряжение в картере двигателя и масло через опущенный до нижней точки поддона картера металлический шланг выдавливается в воронку.

Установка укомплектована краном в воронке сбора масла, для контроля состояния сливаемого масла перед началом слива в резервуар. Установка используется не только для вакуумного, но и для свободного слива отработанного масла из двигателей, коробок передач и дифференциалов всех транспортных средств.

Для подачи масла или антифриза может использоваться установка, показанная на рис.10.60, б. В нее входят: емкость для хранения раздаваемого масла или антифриза; воронка для заливаемого масла или антифриза; раздаточный пистолет; ручной или электрический подкачивающий насос.

Широкое распространение имеют системы подачи смазочного материала, управляемые компьютером (рис. 7.4).

Автом сист под смазки

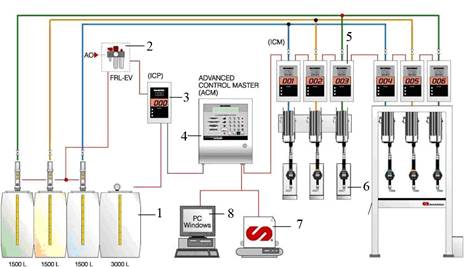

Рис. 7.4. Электронная система управления выдачей масел, смазок:
1 – емкости со смазочным материалом; 2 – система контроля давления; 3 – общий расходомер; 4 – пульт управления выдачи масла; 5 – индивидуальные расходомеры; 6 – катушка с раздаточным шлангом; 7 – принтер; 8 — центральный компьютер

Главным компонентом системы выдачи масел является центральный компьютер 8, на который установлено специальное программное обеспечение. Он объединяет локальные терминалы в единую систему на базе персонального компьютера или специального промышленного контроллера.

Программа поддерживает работу всех подключенных пультов управления. Программное обеспечение позволяет отслеживать операции за день и делать аналитические отчеты с целью увеличения продаж и соответственно прибыльности. Также эта программа отслеживает количество остатков масла в хранилище. При поступлении масла или любой жидкости на склад, в программу заносится количество прихода. При каждой раздаче программа автоматически вычитает из прихода запрашиваемое и выданное количество масла.

В программе устанавливается критерий минимума и критерий остановки системы, то есть при достижении минимального уровня система при каждой раздаче напоминает о необходимости пополнить складские запасы, а при достижении остановочного уровня перестает раздавать во избежание попадания воздуха в магистраль.

В компьютер вся информация с раздаточных постов поступает через конвертер (NTPC).

С помощью пульта управления 4 задается сорт и количество масла, номер заказ-наряда. Пульт управления сконструирован для установки в удобных для доступа местах. К пульту управления можно иметь ключ доступа, который идентифицирует конкретного пользователя. Пульт управления содержит принтер, который позволяет печатать отчет в виде чека после каждой операции на текущую дату.

Получить доступ к пульту управления можно тремя способами:

— путем введения пин-кода пользователем на пульте управления;

— с центрального компьютера;

— приложить специальный ключ доступа, который идентифицирует конкретного пользователя.

Каждый пульт управления имеет дополнительный блок питания (аккумулятор), который подает энергию для закрытия и открытия соответствующего соленоидного клапана.

Смазочные материалы или технические жидкости хранятся в насосной комнате, откуда разводятся магистрали под каждый вид смазочных материалов. Подачу смазочных материалов в магистрали осуществляют пневматические насосы. Каждая из магистралей разветвляется на посты раздачи. Магистраль заканчивается катушкой со шлангом соответствующей длины. На выходе катушки находится раздаточный пистолет с электронным расходомером 5 или без него.

Технология выполнения смазочных работ по двигателю описаны в разделе «Диагностирование и ТО системы смазки двигателя».
